【主板跳线接法】机箱线怎么接主板 组装电脑机箱与主板跳线接法图解

www.365-588.com XKER.COM 时间:2017-05-04 16:42:29  评论:

对于组装电脑新手朋友来说,最最头疼的部分莫过于主板跳线的连接了,面对机箱中的各种指示灯跳线,很多电脑小白朋友会不知所错。那么主板跳线怎么接?其实很简单,大家只要理一理思路,一个一个对着来,就很容易连接了。通常来说,主板跳线上的插针主要包括开关机电源开关、复位开关(重合)、电源灯、硬盘灯、喇叭、音频、USB接口等,看似很多,但一个一个来,就 不难了,下面分别详细介绍下。

【主板跳线接法】机箱线怎么接主板 组装电脑机箱与主板跳线接法图解_www.365-588.com

这两个开关属性的按键插头是没有“正、负极”之分的,这样也是触点开关的一个特点,因此在连接主板时,只要连接上就OK啦,这也就是为什么在裸平台使用时,大家都用钥匙或者改锥当做启动电脑的工具。

可能有人会说,既然你说开关按键接线为什么也用彩色和白色区分呢?其实如果你要硬把这个接线分出个所以然来,也不是不可以,一般来说彩色线为“正”极(不是真正意义上的正极),白色线为地线(英文多以Ground或者GND表示)

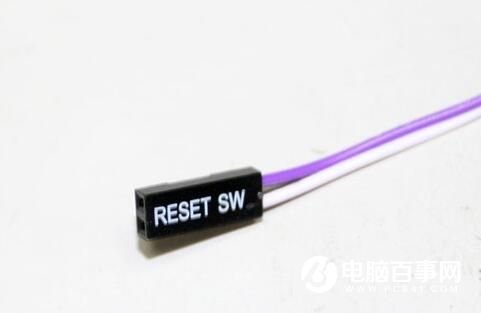

2.复位开关(RESET)

【主板跳线接法】机箱线怎么接主板 组装电脑机箱与主板跳线接法图解_www.365-588.com

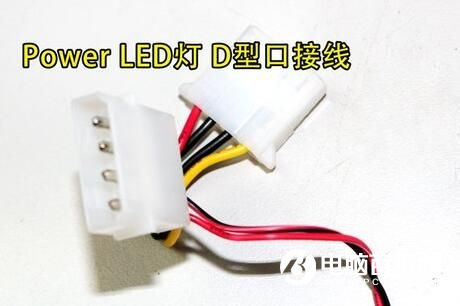

一般来说,彩色线都是正极线,而白色的线则为负极线(通常为负极线为白色,但也有少数线材是由黑色表示负极)。

【主板跳线接法】机箱线怎么接主板 组装电脑机箱与主板跳线接法图解_www.365-588.com

硬盘灯连线也是两脚插头,两根连线一般是一红一白。当硬盘有读写动作时,硬盘灯就会亮起来。此开关连线的插头上一般标有HDD LED字样,而主板上对应位置的插针附近的英文缩写一般为HDD LED、HD或IDE_LED+和IDE_LDE-等。

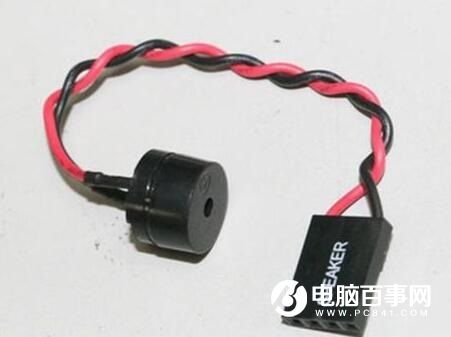

5.喇叭(Speaker)

【主板跳线接法】机箱线怎么接主板 组装电脑机箱与主板跳线接法图解_www.365-588.com

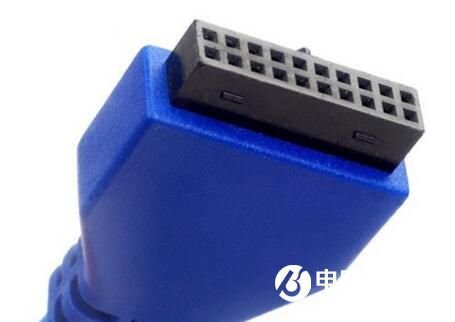

USB2.0接口图

【主板跳线接法】机箱线怎么接主板 组装电脑机箱与主板跳线接法图解_www.365-588.com
音频接口

在通常情况行下,目前HD Audio大多采用8声道输出,所以像“C889”这种型号的芯片就需要插上HD Audio接头。而如果你插错了不出声,或者插上AV97的插头,再或者机箱只有AC97插头,那么不要着急,你可以同过驱动程序软件,调成AC97兼容模式,这样既有声音啦。要是想听8声道的HD Audio,那就把另一个接口再重插一遍吧。

目前来说,除一些老主板之外,新一代主板产品均为HD Audio芯片,因此直接插好HD Audio接口接好啦!并且还有“防呆”设计,简单易用
