化学老师推荐的ChemDraw绘制技巧

绘制ChemDraw化学结构时，如果能熟练使用各种绘制技巧将能起到事半功倍的效果。化学老师是极熟悉ChemDraw的人，他们不仅要制作演示课件还要编辑试题，所以化学老师的推荐准没错，本节ChemDraw使用教程将为您介绍化学老师推荐的几个ChemDraw绘制技巧。

一、取消多选的技巧

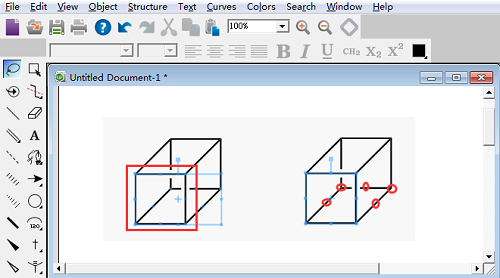

之前的教程中已经为大家介绍了ChemDraw的两种选择工具：【蓬罩】和【套索】，若您不了解此部分内容请点击阅读教你如何使用ChemDraw软件的选择工具。但是使用【套索】工具时往往会出现多选的情况，并不能非常准确地选中刚好需要的结构。如下图所示，红框中正方形结构为目标结构，但是多选了其余蓝色阴影里的结构，此时按住Shift键一次点击第二个图中的红圈处即可取消多选结构。

使用Shift键取消多选结构

二、由英文名转换成结构式

在ChemDraw活动窗口同时按下Shift+Ctrl+N组合键可以调出Insert Structure对话框，输入英文名称后，单击OK即可在绘制窗口出现此英文名称的结构式，并且这个结构式仍可以被编辑。在绘制较为复杂的ChemDraw化学结构时，使用这一功能可以大大提高工作效率，非常方便。

三、绘制共轭环的技巧

ChemDraw工具栏中有多种环工具，但是不包括共轭环形式。一般绘制共轭环的方法是将一个基本的环工具和一个轨道圆工具结合，但是这样绘制共轭环不仅浪费时间还需要调整两个结构间的距离。若要快速准确地绘制共轭环选中环工具之后按住Ctrl键，并将鼠标拖至窗口单击即可成功绘制一个不定域共轭环形式，如下图所示：

使用Ctrl键快速绘制共轭环

以上就是本节ChemDraw使用教程向您介绍的几种ChemDraw绘制技巧，都是化学老师日常使用经验的结晶。希望能对您绘制ChemDraw化学结构提供一定的帮助，若您还想了解自定义ChemDraw模板的技巧，请点击阅读教你怎样自定义ChemDraw模板图形。
