无线路由器最完美的桥接图文教程

www.365-588.com XKER.COM 时间:2017-04-15 12:26:57来源:三联  评论:

无线路由器最完美的桥接图文教程,我们先看看相关。

无线路由器最完美的桥接图文教程_www.365-588.com

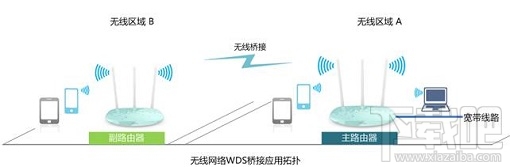

无线路由器WDS桥接拓扑

1、为了本文介绍的方便,我们把两台无线路由器分别标记为主路由器A与副路由器B。

2、主路由器A已经连接到了Internet,也就是主路由器已经完成了上网设置,用户可以通过A上网了。

主路由器A设置

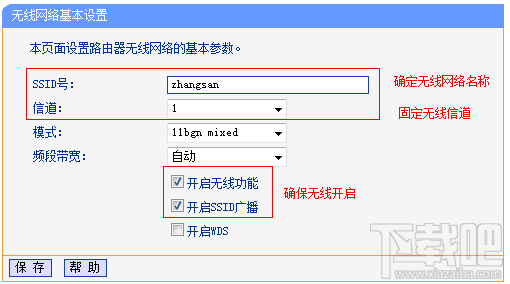

1、在主路由器A的设置界面,点击“无线设置”>“基本设置”>设置“SSID号”,注意SSID不要用中文>“信道”选择:1>勾选“开启无线功能”、“开启SSID广播”>点击“保存”。

无线路由器最完美的桥接图文教程_www.365-588.com

主路由器A上无线基本设置

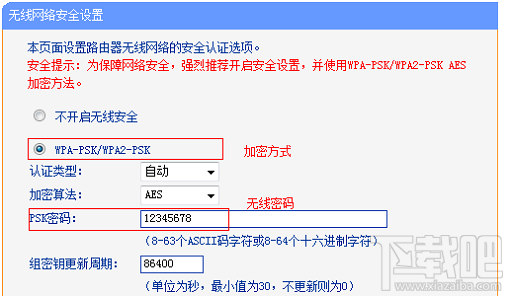

2、点击“无线设置”>“无线安全设置”>选择“WPA-PSK/WPA2-PSK”>设置“PSK密码”>点击下面的“保存”。

无线路由器最完美的桥接图文教程_www.365-588.com

主路由器A上无线安全设置

注意问题: 请记录下主路由器A的SSID号、信道、加密方式、加密算法、PSK密码;在设置副路由器B的时候需要用到这些信息。

副路由器B设置

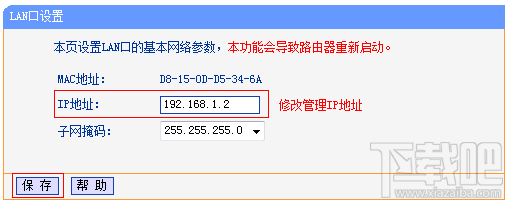

1、更改LAN口IP:点击“网络参数”>“LAN口设置”>“IP地址”修改为:192.168.1.2(建议为同一网段)。修改完成点击 保存,弹出确定页面点击 确定,等待重启完成。

无线路由器最完美的桥接图文教程_www.365-588.com

修改副路由器B的LAN口IP

注意问题:

(1)、重启后,用户需要在浏览器中输入:192.168.1.2来重新登录到副路由器B的设置界面。

(2)、如果你的主路由器A的设置地址是192.168.0.1,那么副路由器B的LAN口IP地址就应该修改为192.168.0.2.

2、点击“无线设置”>“无线基本设置”>勾选“开启WDS”>并点击“扫描”。

无线路由器最完美的桥接图文教程_www.365-588.com

3、找到主路由器A的“SSID”>点击“连接”。

无线路由器最完美的桥接图文教程_www.365-588.com

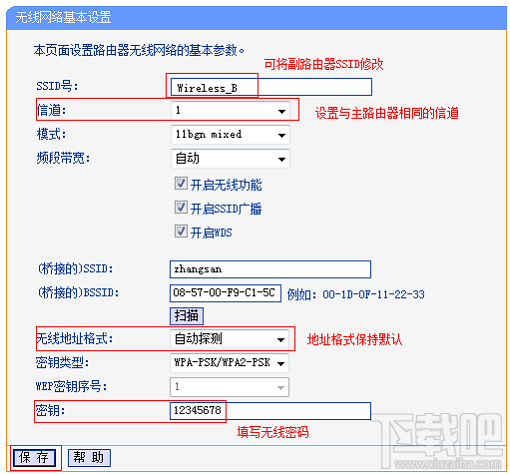

4、设置“信道”为1>“密钥类型”选择:WPA-PSK/WPA2-PSK>在“密钥”填写主路由器A上的无线连接密码>点击“保存”。

无线路由器最完美的桥接图文教程_www.365-588.com

注意问题 :这里的信道、密钥类型、密钥是与主路由器A上的保持一致。

5、关闭DHCP服务:在设置界面点击“DHCP服务器”>“DHCP服务”>“DHCP服务器”选择:不启用>点击“保存”。

无线路由器最完美的桥接图文教程_www.365-588.com

检查WDS桥接是否成功

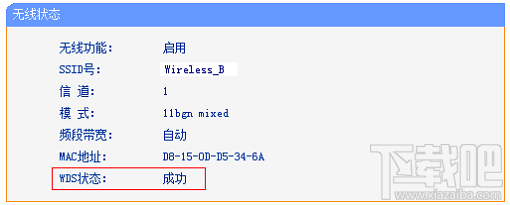

在副路由器B上点击“运行状态”>查看“无线状态”下面的“WDS状态”,如果显示成功,则表示WDS桥接设置成功。

无线路由器最完美的桥接图文教程_www.365-588.com

友情说明: 主路由器A上的无线wifi名称(SSID)与副路由器B上的无线wifi名称不能相同。
