扒开真相!四款热销迷你充电宝拆解:漂亮

www.365-588.com XKER.COM 时间:2018-03-05 23:13:49来源:驱动之家  评论:

充电宝从最初设计是给手机充电的。随着经济社会的发展,电子产品越来越多,小到电子手表,大到笔记本电脑,似乎都离不开充电宝了。人们逐渐发现,小容量的充电宝根本不够用!充电宝容量从5000mAh、8000mAh噌噌的往上涨,接口也越来越多。

回到充电宝的设计初衷——给手机充电。现如今,手机厂商不约而同的把手机的续航时间设置在十个小时左右,也就是你早上8点出门,晚上7点到家,手机电量也差不多见红了。

如果下班想约几个朋友聚聚,要么租一个共享充电宝,要么自备一个,因此不占地方的迷你移动电源就成为大家的首选,毕竟“方便安全起效快”。

国内外不少消费数码品牌都推出了自家的单节18650迷你移动电源,我们从数十款中精选了四款,通过对这四款移动电源的拆解,扒开产业真相。

这四款迷你移动电源分别是:小米随身手电筒LPB01ZM、南孚晓加变频X35、AUKEY PB-T12、卡格尔T09。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

小米LPB01ZM是小米去年年末推出的一款带手电功能的迷你移动电源,手电筒支持11档亮度,360度旋转,功能相当实用,也很强大。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

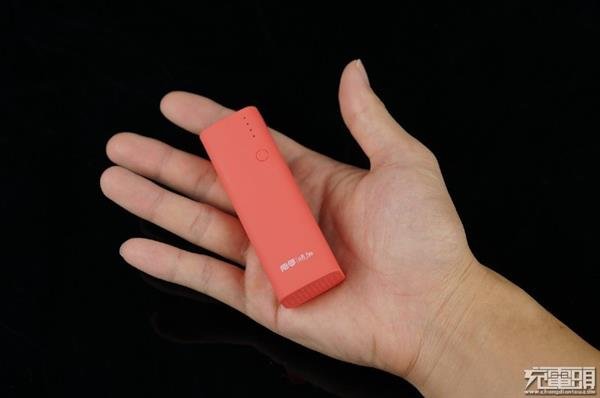

南孚晓加X35外型酷似士力架,外壳使用喷涂工艺,带来肌肤般的手感,主色为活力橙,造型、手感、观感都无可挑剔,也是市面上为数不多的一款可以支持2A输出的迷你移动电源。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

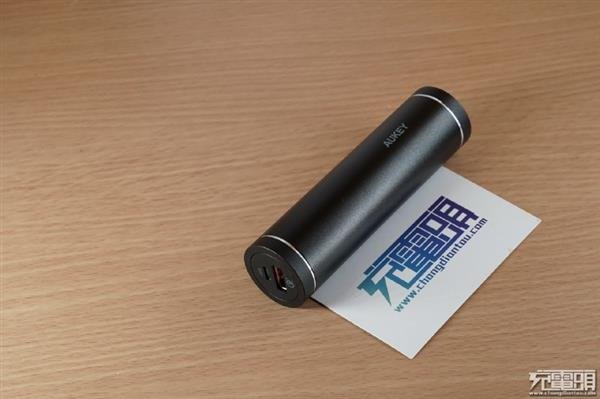

Aukey PB-T12不同于一般的单节迷你移动电源,使用的是26650电芯,因此容量可以做到5000mAh,也是四款中唯一一款支持QC3.0快充的迷你移动电源。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

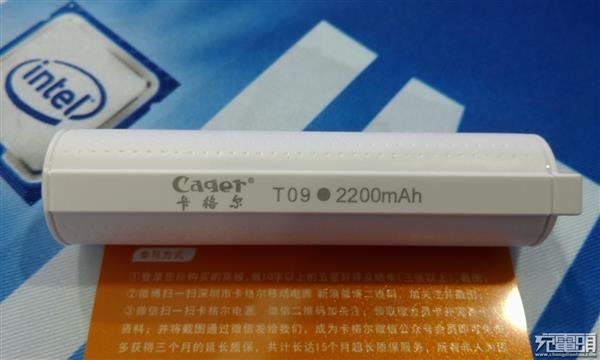

卡格尔是四款迷你移动电源电源中最早推出的,因此容量只有2200mAh,但在外观设计方面可圈可点,且已申请外观专利。

一、拆解看内在美

1、小米LPB01ZM

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

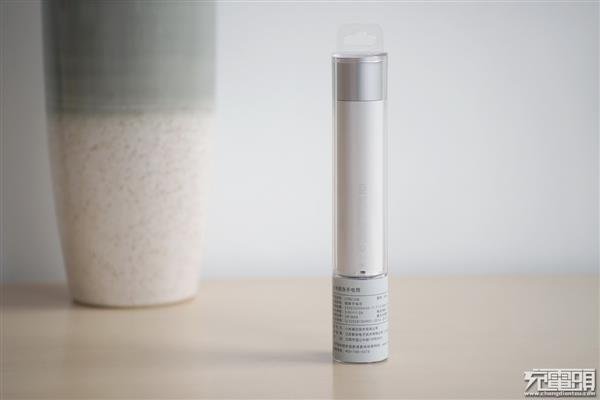

外包装,透明外壳。圆柱形的塑料壳,尾部是贴纸,上面的挂架孔。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

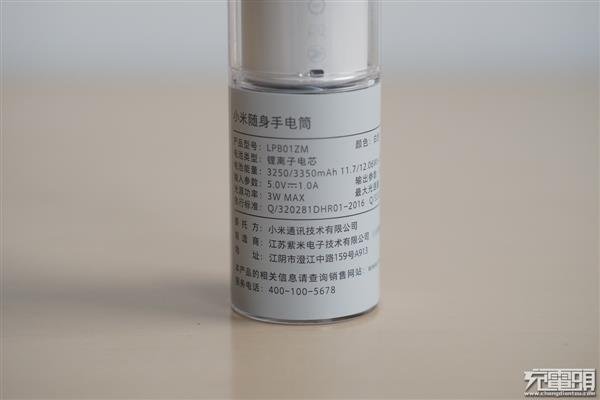

底部贴纸是参数,生产商,从标识看到,这个是江苏紫米生产,型号为LPB01ZM。名字定为:小米随身手电筒。采用3350mAh容量的锂电池,外形可以判断出是单节18650电池,移动电源方面提供5V1A输入输出,光源是3W。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

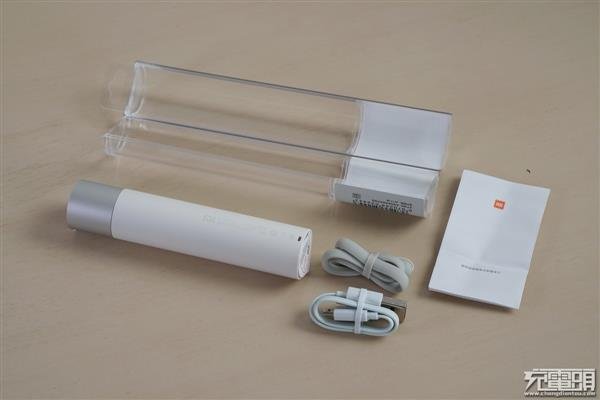

两片合成的透明塑料壳,出手电外,一根充电线,一根橡皮挂绳,一个说明书。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

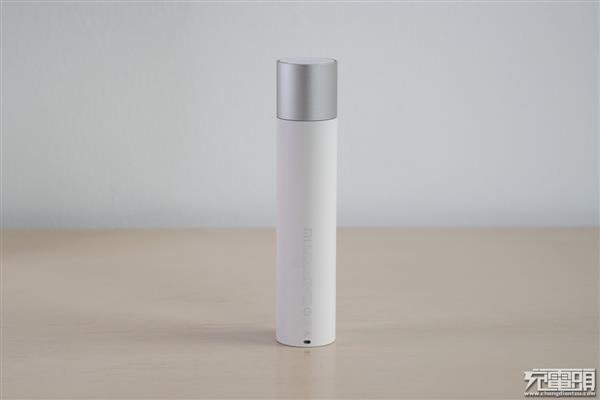

整个手电是铝合金材质,上面是银色,下面大部分位置是米白色。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

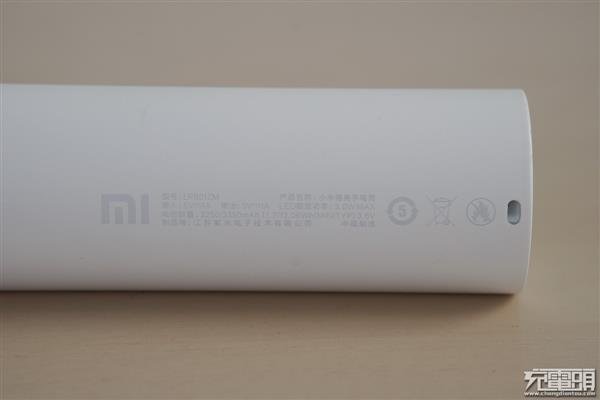

正面印了MI品牌logo,参数,生产商资料等。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

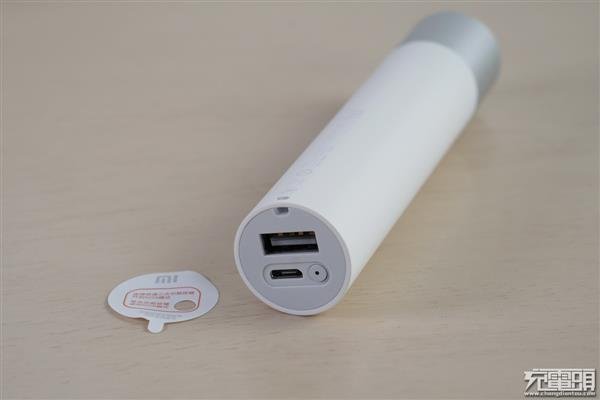

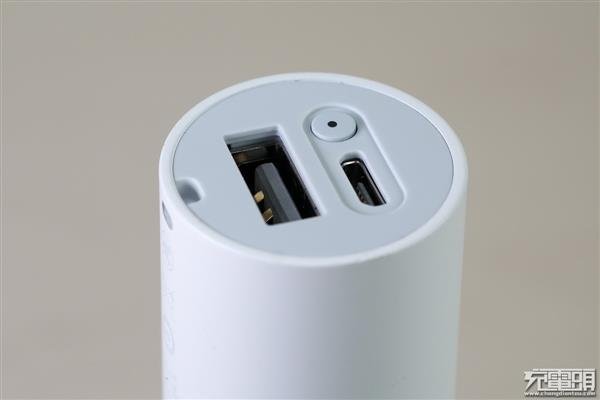

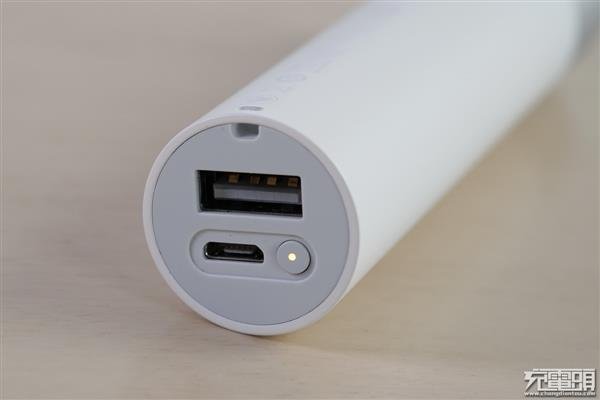

开关位置贴了标贴,有建议说明,连续三击开启SOS求救功能,单击退出SOS模式,操作简单易记。揭开说明贴纸,里面是一个USB-A输出口,一个micro充电输入口,一个按键。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

按一下按键中间小灯亮起,同时这个按键是SOS的功能键,3击可以激活SOS模式,方便紧急时候求助。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

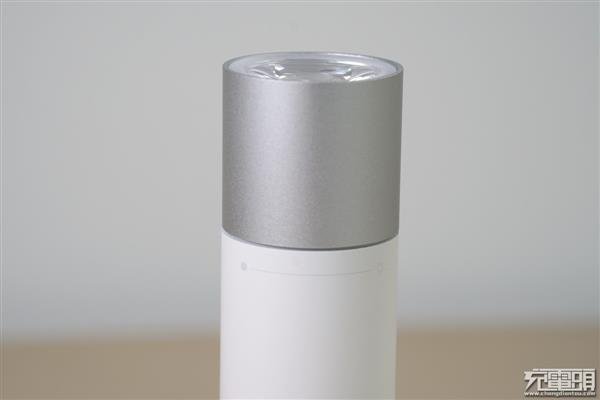

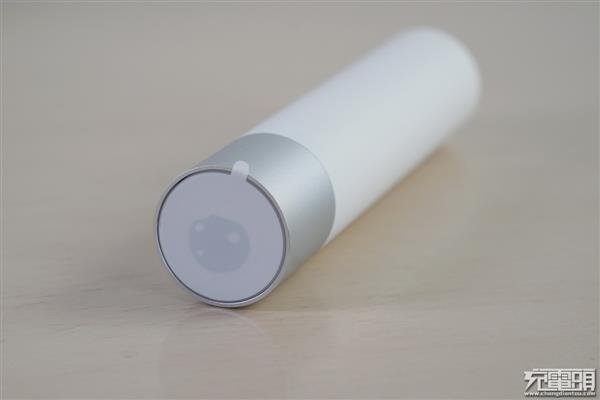

头部的银色占了四分之一。灯头部分也是一个贴纸。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

看起来是透镜的,也有黄水。透镜的好处是聚光更容易控制,可以做到体积更小。侧面看到圆柱形的透镜。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

按键是凹进去一点的,避免误触的概率 。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

银色部分是可以扭动的,也就是调光的,白色部分有清楚指示。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

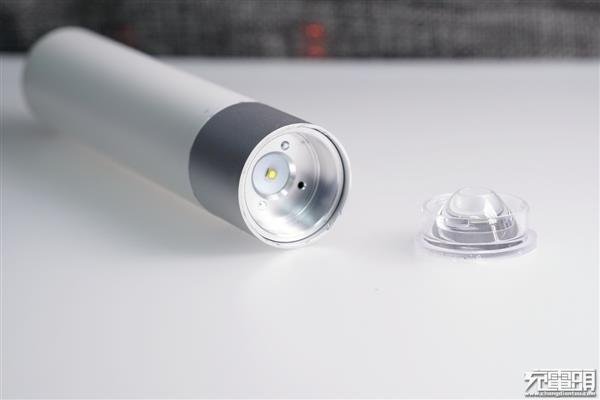

首先打开透镜,可以直接掏出来。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

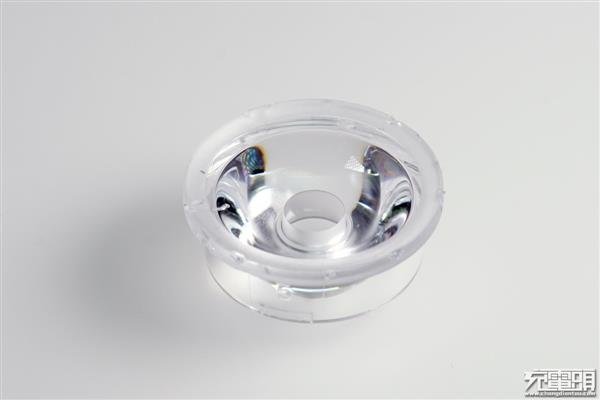

透镜是一整块有机玻璃。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

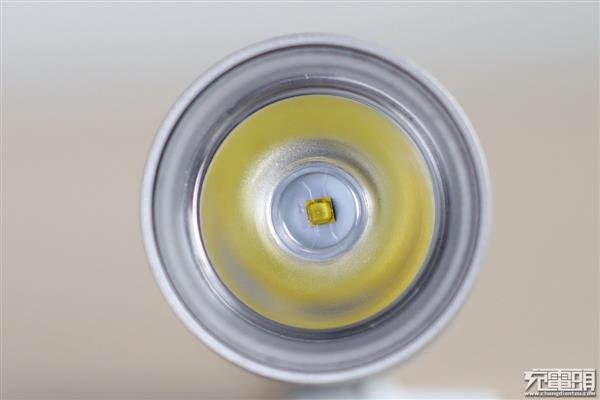

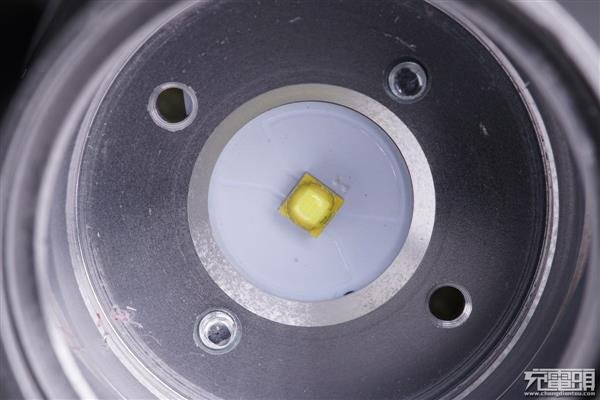

灯珠居中,两个固定螺丝,另外两个孔是打开电路仓的位置。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

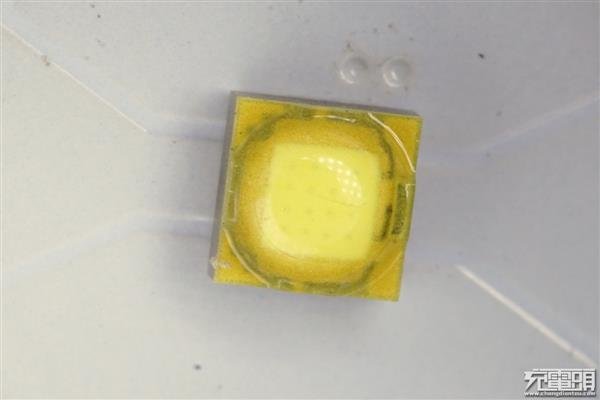

灯珠,按照官方参数是LUMILEDS的3W led灯珠。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

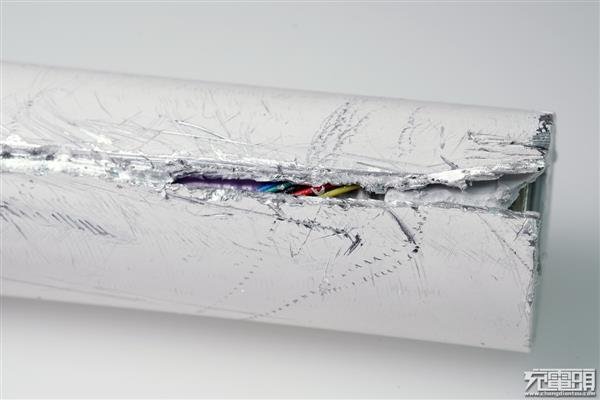

直接切割。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

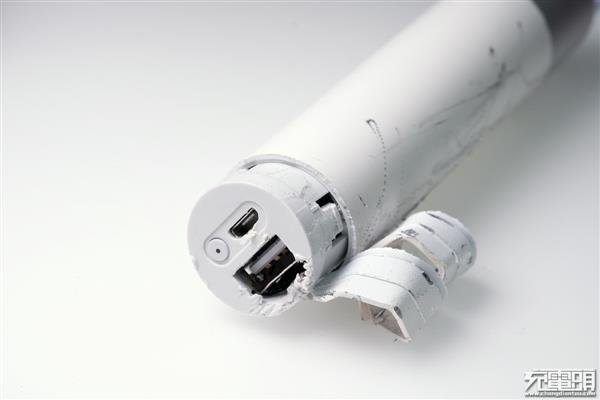

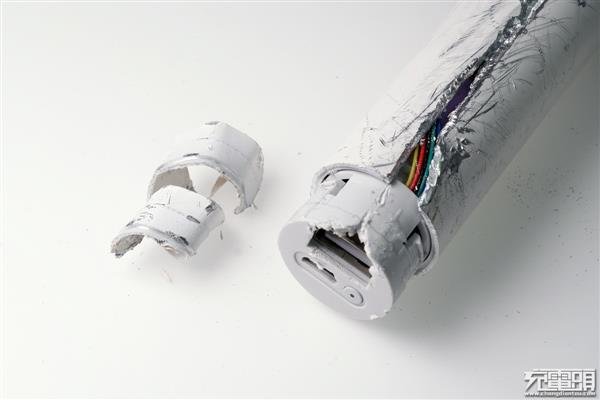

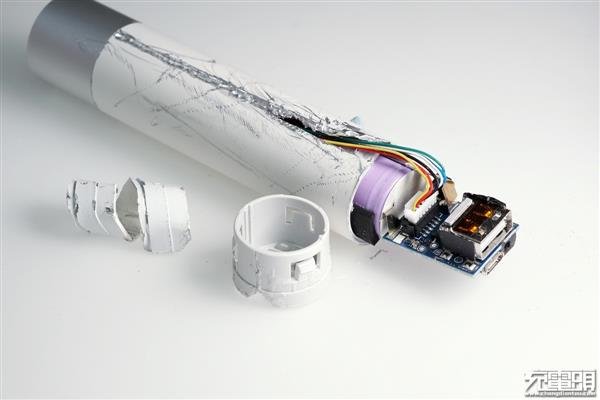

暴力剪开,外壳一部分,铝壳还是有点厚度。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

里面是很深的一个盖子,有卡扣。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

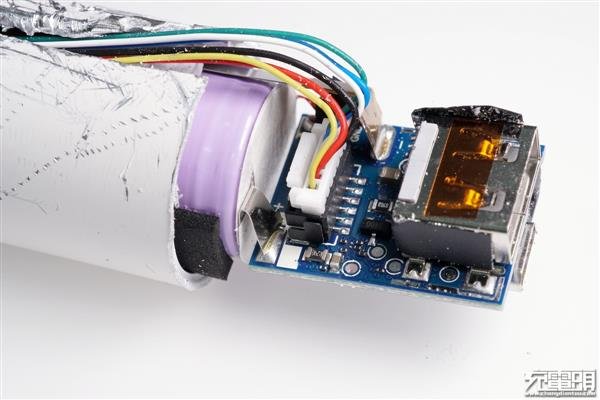

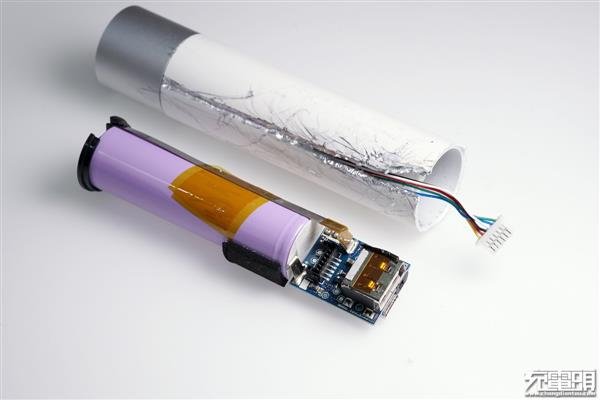

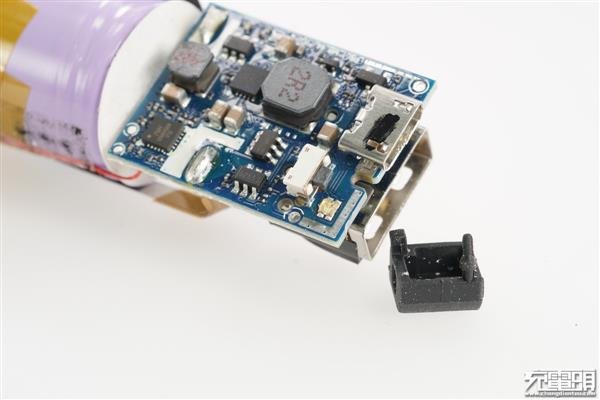

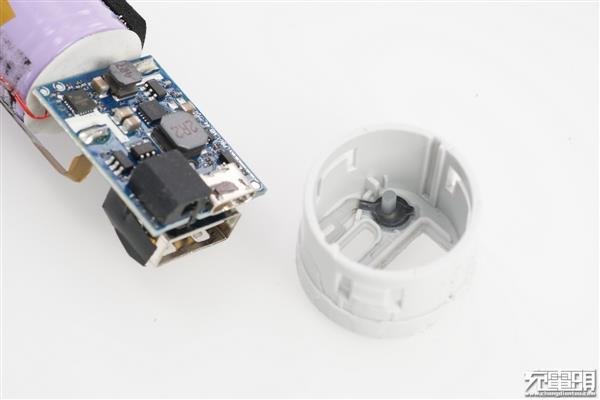

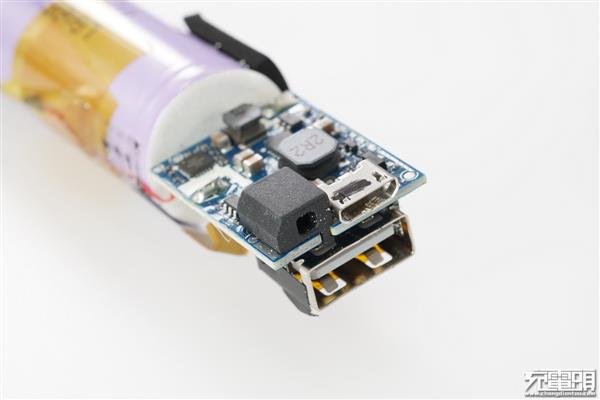

盖子里面是PCB,连接电池,USB 输出。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

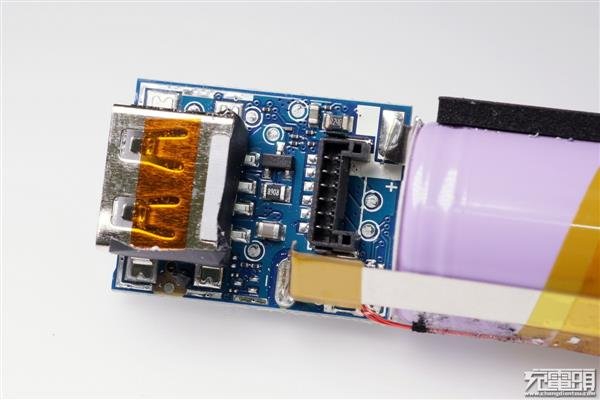

座子是最大的,占了一半PCB面积。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

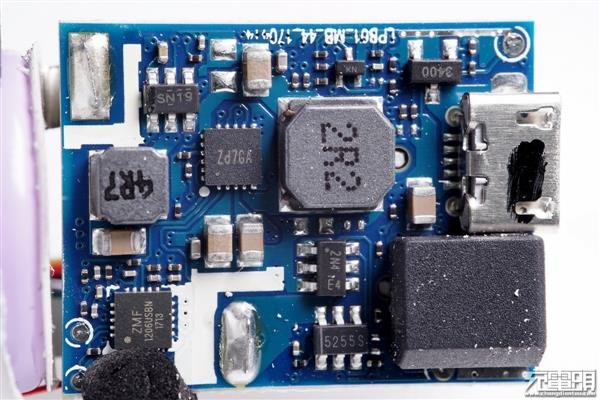

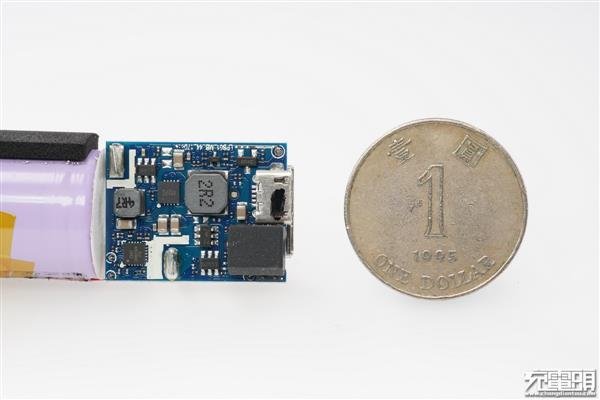

大图,应该是矽力杰的方案SY6918。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

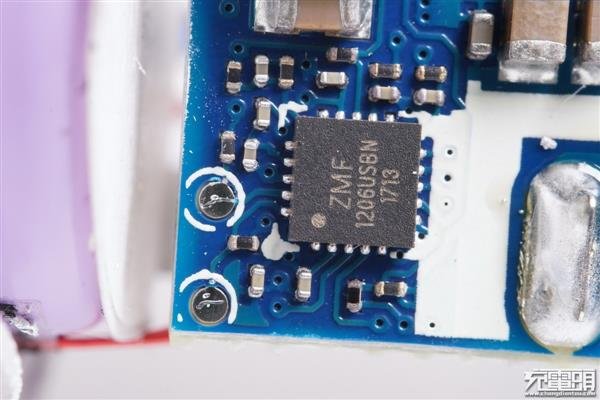

这个IC估计是紫米定制的,丝印ZMF1206USBN。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

用一根六线的排线接到这个PCB上面,供电出去给头部的LED,控制供电都在6根线上。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

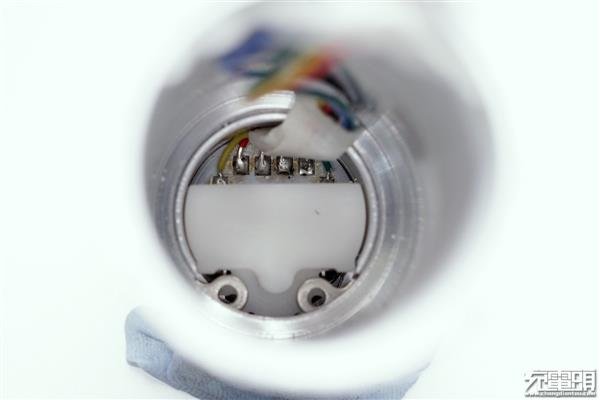

再看桶里,有一块PCB,刚才的6根线焊接在上面。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

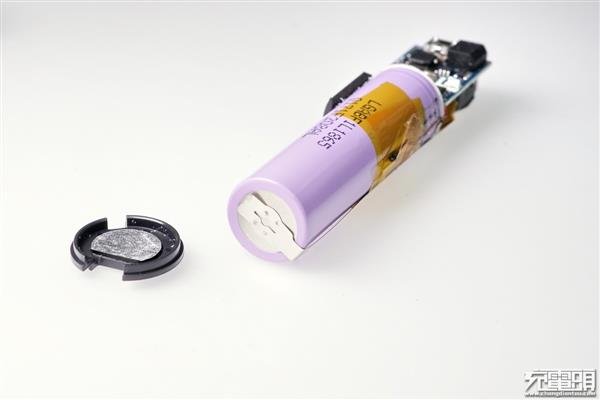

电池底部有塑料保护盖,镍带焊点整齐。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

电池侧面有温控探头,紫米系列都有这种同类温控。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

板子上6个位置的插针。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

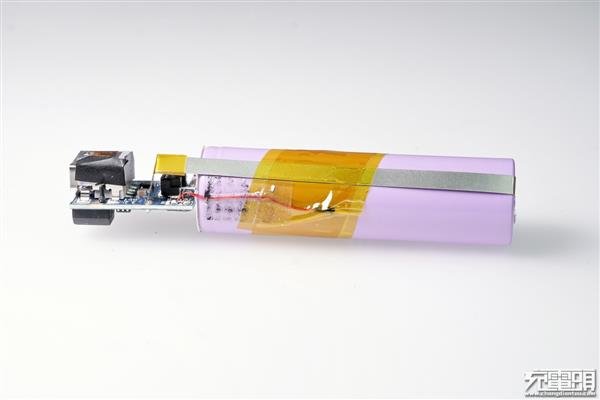

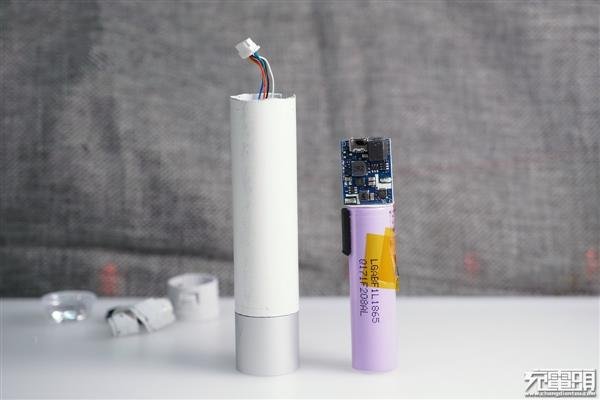

在看一下18650电池跟外壳的比例。粉紫色的电池,LG 3350mAh容量。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

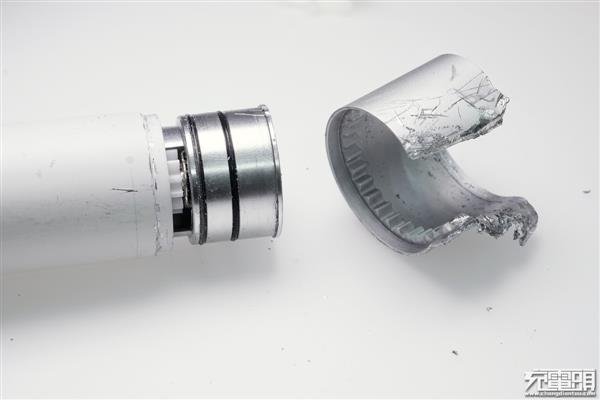

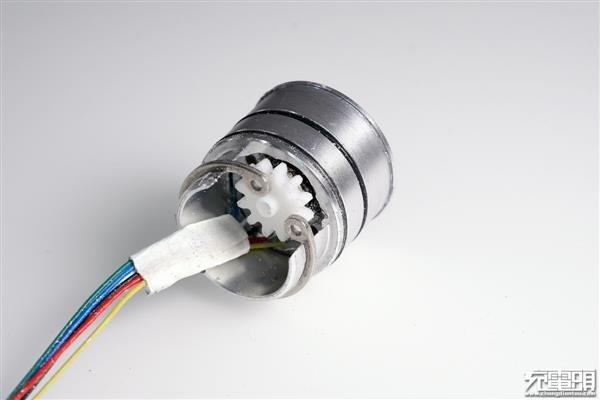

里面有齿轮,电路仓有两根黑色胶圈。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

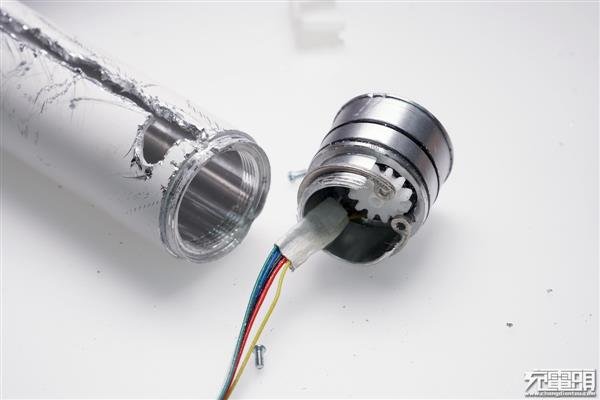

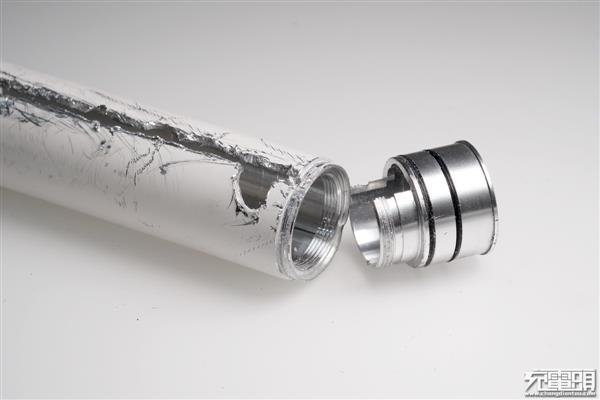

电路仓可以直接扭开,有螺纹。电路仓白色齿轮,通过调光圈转动调光。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

电路仓跟筒身直接是螺纹安装的,打了一点点胶水。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

想无损打开,提供一下参考,掏出透镜,扭开这个座子就可以。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

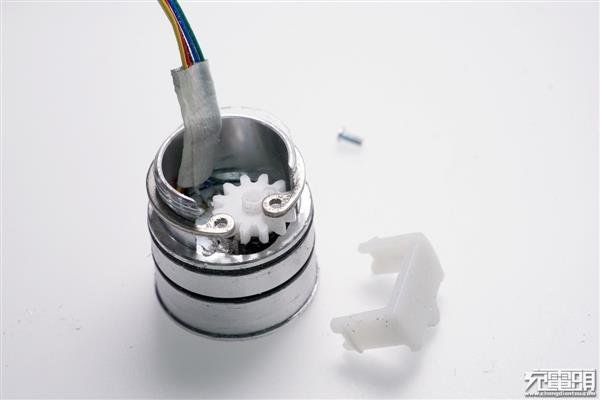

右边白色配件是盖住齿轮的。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

这个白色配件是在齿轮上面定位的。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

PCB尺寸比起1元硬币还要小。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

这个是塑料软胶的套子。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

套子里面是按键和指示灯 。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

盖子里面有个长顶针,触及里面按键。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

缺了一块的地方是调光圈跟白色齿轮接触的地方,扭动齿轮调光。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

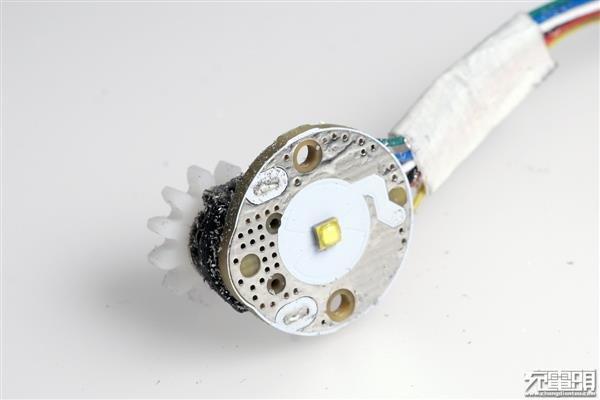

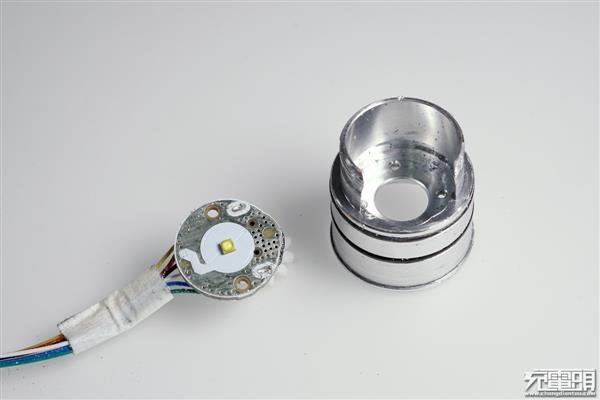

LED的PCB取出来。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

齿轮。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

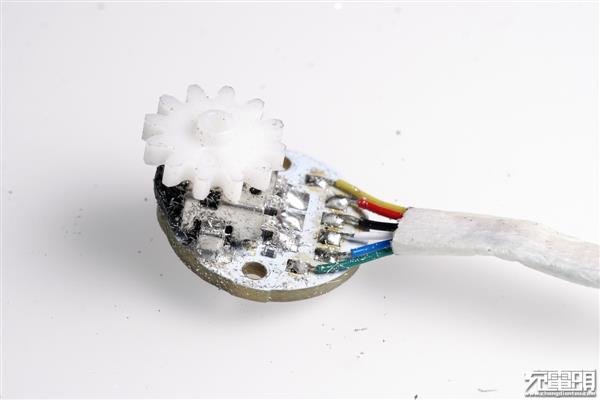

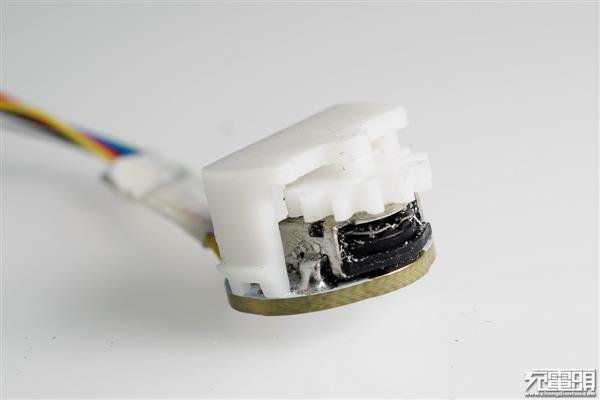

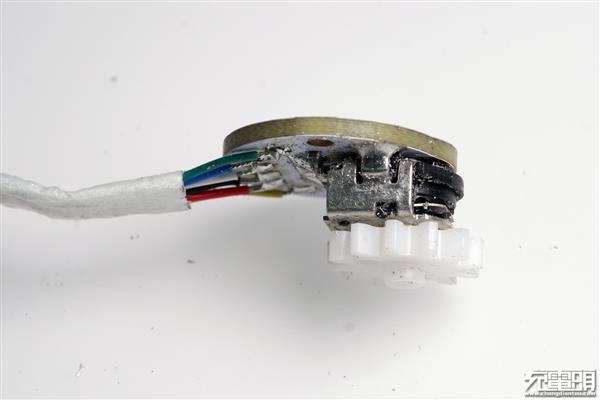

侧面看到是编码器,不是猜测的磁环调光,调光的声音也是来自这里。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

LED位置的,用了很多过孔,加强散热。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

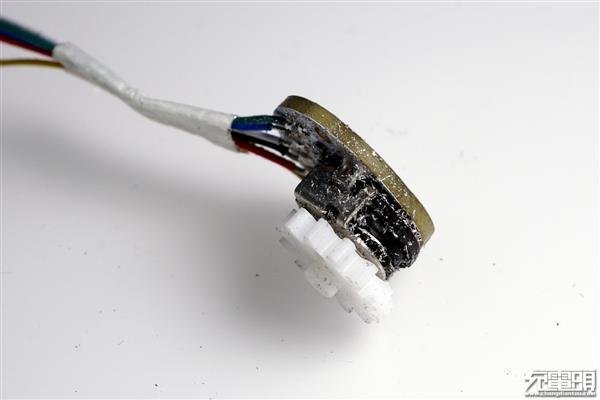

编码器下面是齿轮。

扒开真相!四款热销迷你充电宝拆解:漂亮_www.365-588.com

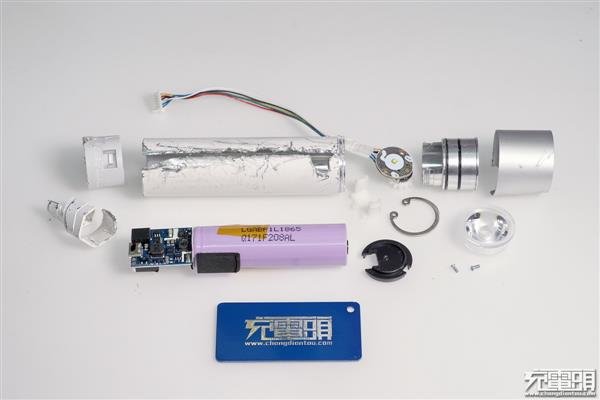

全部拆解物件。
